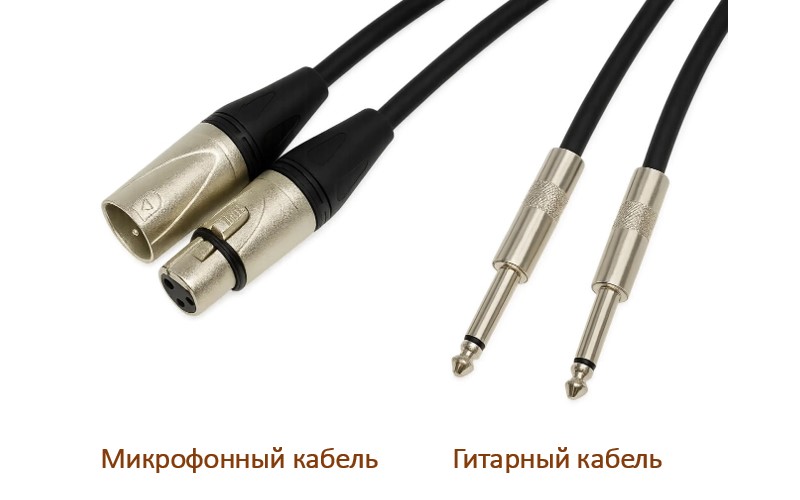

Области применения каждого вида кабеля различны, поэтому их конструкция также различается. Основное отличие гитарного кабеля от микрофонного заключается в способе передачи сигнала (симметричная или несимметричная передача) и типе используемых разъемов.
Гитарный кабель используется преимущественно для подключения электрогитары, бас-гитары или другого музыкального инструмента непосредственно к усилителю или педалям эффектов. Такие кабели оптимизированы для небольших расстояний до 10 метров, потому что расстояние между инструментом и усилителем обычно невелико. Микрофоны же зачастую располагаются далеко от звукового оборудования, особенно на крупных концертах или студиях. Очевидно, что характеристики кабелей не могут быть одинаковы. Рассмотрим ключевые параметры, чем отличается гитарный кабель от микрофонного.

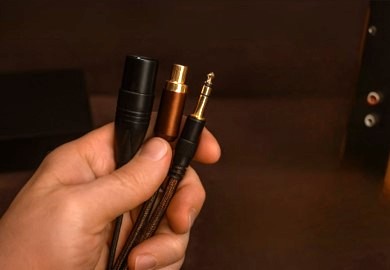

Балансный и небалансный кабель в чем разница
В начале нужно определиться, чем отличается балансный кабель от небалансного. Отличие гитарного кабеля от микрофонного как раз заключено в этом понятии.
Монокабель – одножильный тип провода, небалансный, и это – гитарный кабель. Поскольку расстояние от гитары до оборудования не велико, то достаточно 1 медной жилы (проводника) внутри кабеля для передачи сигнала. Стоимость кабеля снижается, тем не менее он отлично справляется с задачей передачи высококачественного сигнала низкой мощности. Отсутствие сложной внутренней структуры делает монокабель менее подверженным механическим повреждениям и увеличивает срок эксплуатации.
Балансный кабель – это кабель с симметричной структурой, его также называют стереофоническим. Основное его отличие – способность эффективно подавлять посторонние шумы и наводки, возникающие из-за электрических полей и электромагнитных воздействий окружающей среды. Балансный кабель состоит из двух сигнальных жил и экрана, соединённых особым образом. Одна жила несёт оригинальный сигнал, вторая — его точную копию, но перевёрнутую фазу (обратную полярность). При прохождении через линию сигнал суммируется, нейтрализуя разницу между прямой и обратной фазой, что устраняет влияние помех и сохраняет исходное качество звука. Такая технология позволяет передавать чистый и стабильный сигнал на значительные расстояния без заметных потерь, делая балансные кабели незаменимыми в профессиональной работе со звуком, включая студии звукозаписи, концертные площадки и музыкальные мероприятия. Все микрофонные кабели являются балансными.
Внутренняя конструкция кабеля
Гитарные кабели обычно имеют несимметричную структуру. Они передают сигнал по одному центральному проводнику, окруженному экраном. Чем длиннее такой кабель, тем сильнее влияние внешних факторов вроде электромагнитных полей и статического электричества, что вызывает ухудшение качества сигнала. Несимметричный (несбалансированный) кабель состоит из центрального проводника (одной жилы) и экранирующей оплетки вокруг него. Такой тип конструкции подходит для коротких расстояний, поскольку сигнал передается по одному проводнику.

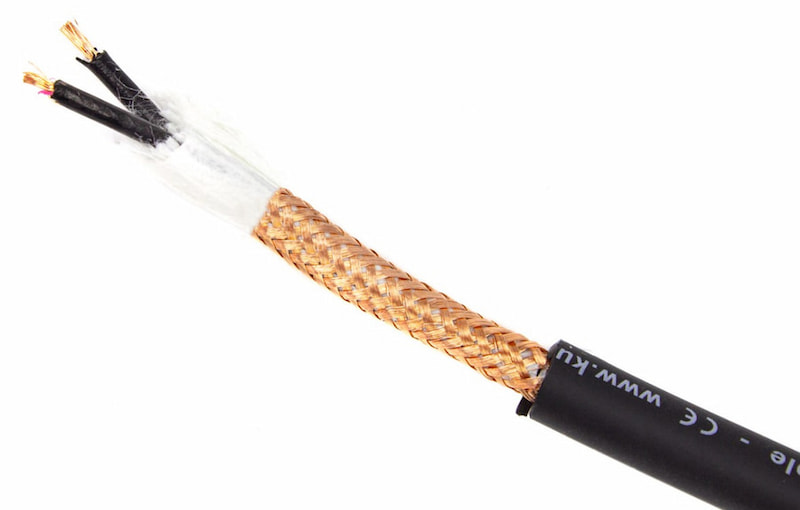

Микрофонные кабели имеют балансную конструкцию (симметричную), состоящую из двух сигнальных проводов и экрана. Сигнал подается одновременно по двум линиям с противоположной полярностью, что значительно снижает уровень шума и помех даже на больших расстояниях. Симметричное подключение в микрофонном кабеле обеспечивает лучшую защиту от электрических помех благодаря специальным схемам компенсации сигналов. Такая конструкция позволяет передавать чистый сигнал даже на значительные расстояния без ухудшения качества звучания.
Тип разъема
Гитарный кабель обычно оснащен разъемами типа TS («tip-sleeve»), реже TRS («tip-ring-sleeve»). Гитарные инструменты используют чаще всего моно-разъем TS («джек»), подходящий для передачи сигнала одной линии (моносигнала).
Микрофонный кабель чаще оснащается XLR-разъемами. Это симметричные трехконтактные соединения, предназначенные для передачи сбалансированного аудиосигнала, что позволяет минимизировать шумы и помехи при передаче сигнала на большие расстояния.
Подключение к оборудованию
Профессиональный гитарный кабель – это инструментальный кабель с прямым и/или угловым коннекторами Jack-Jack, подключается к комбоусилителю, педалям эффектов, DI-box, компьютеру.
Микрофонный кабель имеет коннекторы XLR-XLR (мама или папа) или XLR-Jack применяется для подключения микрофонов к микшерному пульту, звуковым картам, интерфейсам и другим устройствам обработки звука.
